1. 安装固定式测斜仪前请先确认现场测斜孔是否通畅，孔底是否有淤泥，如果有淤泥需要用水反复冲洗，确保测斜孔需要测量深度范围内固定式

测斜仪通畅。

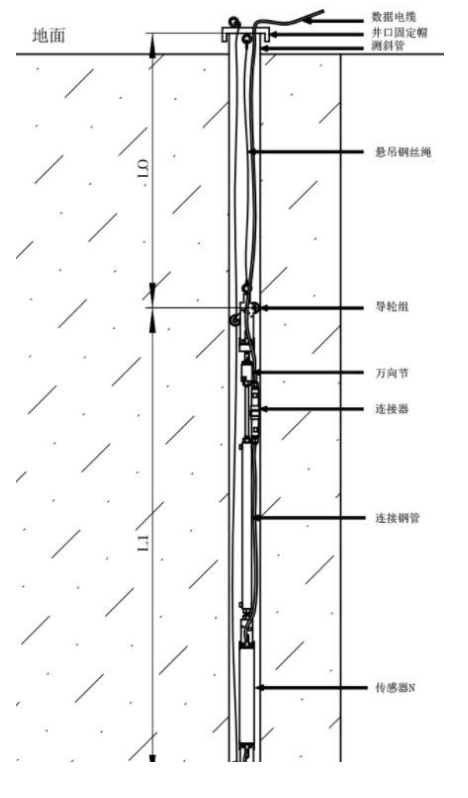

2. 最底端的固定式测斜仪需要装保险钢丝绳，防止固定式测斜仪掉落到孔内；

3. 两根固定式测斜仪支架通过刚性连接杆连接（连接杆长度可根据项目测量要求定制，一般为 2 米、1 米或 0.5 米），1 号固定式测斜仪的上

RS485 线与 2 号固定式测斜仪的下行 RS485线对接，对接好的 RS485 电缆需要用扎带固定在连接杆上，然后将 1 号固定式测斜仪放入孔内；

4. 重复上述操作直至最后一个孔口的固定式测斜仪，孔口的固定式测斜仪需要和孔口固定件连接，并将孔口固定器和固定式测斜仪顶部连接，

并用固定螺丝拧紧，确保整个系统的稳定性；

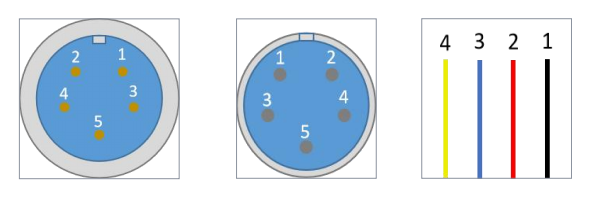

5. 将最孔口固定式测斜仪的的上行 RS485 线引出，与数据采集模块对应的+,A,B,-连接，并接通数据采集模块电源，即可完成设备连接。

6. 采集模块工作后，测量数据将自动上传至我们云平台，可联系我司检测数据是否传输正常。

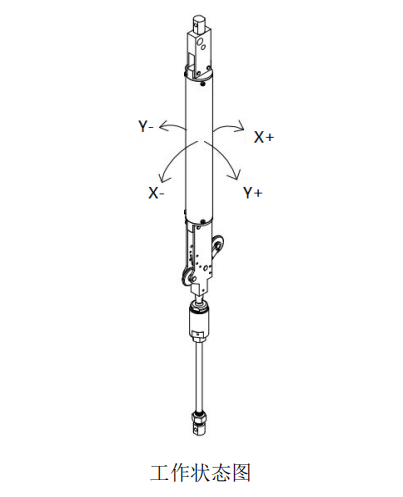

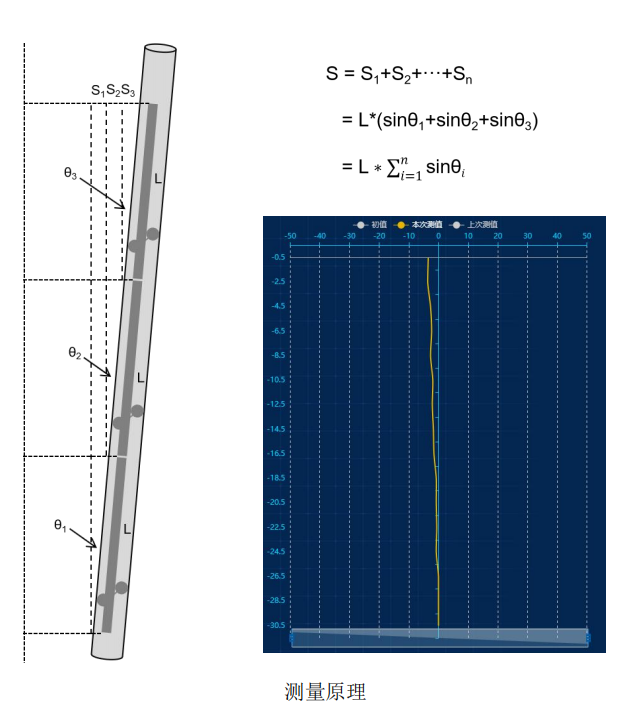

测量时，由多支固定式测斜仪串联装在测斜管内，通过装在每个固定节距上的倾角传感器，测量出测斜管的倾斜角度，根据倾斜角度θi、

安装节距Li计算得到每一节的水平位移 Si，将每一节的水平位移矢量相加得到总体位移量 S，以此将结构物的变形曲线描述出来。

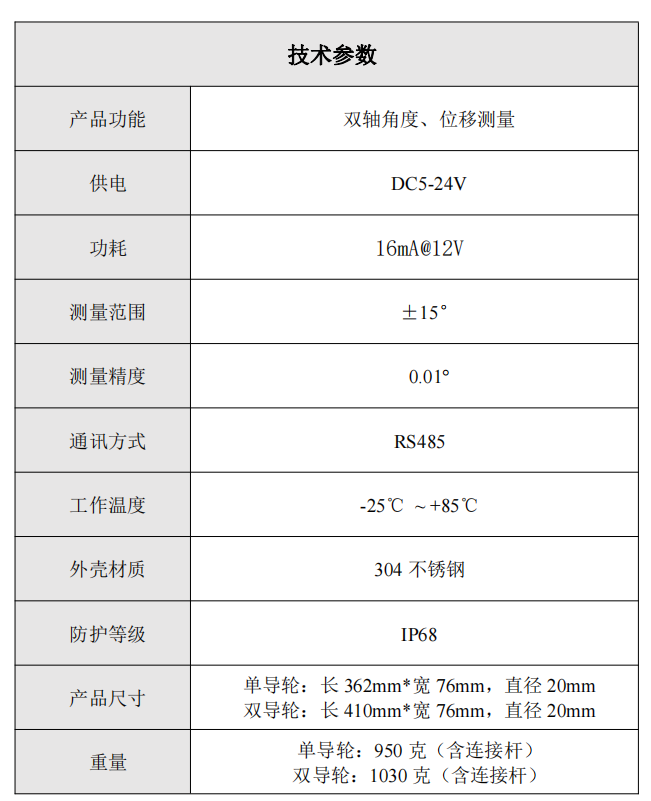

1. 请勿在超出技术参数规定的情况下使用。

2. 设备属于精密仪器，应该避免撞击、进水淋湿等，如有此类情

形导致设备无法使用的，请及时与我公司联系处理，请勿自行拆机。
